柳州商业广场雨棚搭建

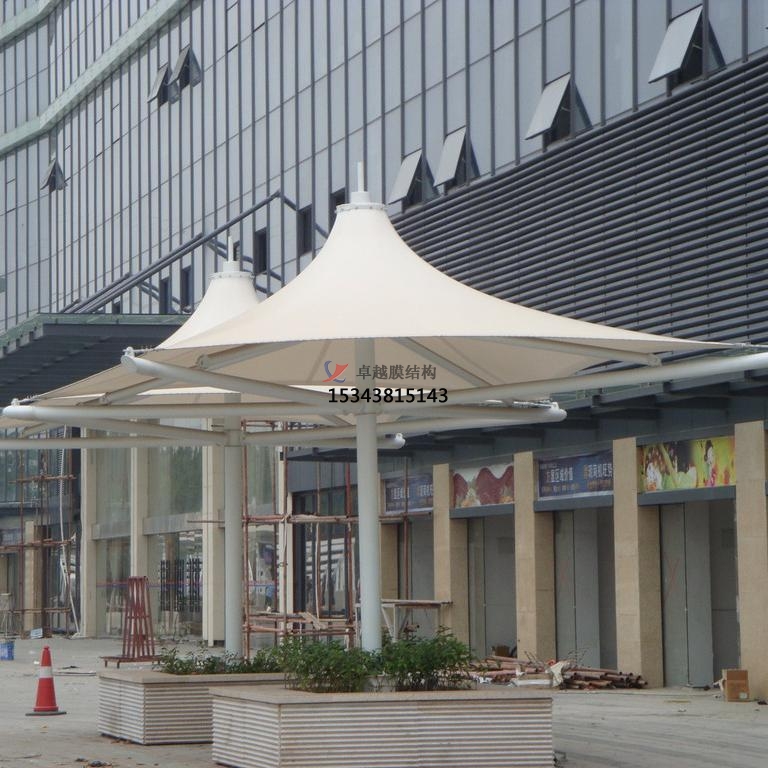

　　某商业广场雨棚搭建工程采用空间管桁架支承式膜结构，类似树形仿生形态的结构，符合建筑的造型美观需求及功能要求，结构自重轻，节省材料，降低基础造价，符合绿色建筑的理念。膜结构为空间结构，结构形式较为复杂，需借助空间结构计算软件进行分析，对风荷载的取值分析越为显明，小型膜结构风荷载的选取，可根据现行设计范并结合已有工程和试验资料综合选取。设计中要与建筑密切配合，熟悉相关规范、计算理论，对施工安装有所了解，提高自身综合能力，以便工程顺利进行，因此本文小编为大家说说该工程中钢管柱与铜筋砼框架柱的连接： 　　该商业广场雨棚搭建为钢筋混凝土框架结构，膜结构的钢管桅柱立于框架柱上，根据计算结果，柱脚较大支座弯矩出现在Y向不平衡风组合中，Mx=-848.613KN-m，Fz=197.768KN，弯矩较大。
　　
　　钢管柱与钢筋混凝土柱间采用刚性固定柱脚，除了传递竖向与水平荷载外，还能传递弯矩。刚性固定柱脚主要形式有露出式柱脚、埋入式柱脚、插入式柱脚。插入式柱脚对钢管柱插入钢筋砼柱中较为常见，受力直观明确，插入的钢管柱中设置栓钉φ19@100，由于钢柱插入，钢筋砼框架梁钢筋需要穿过钢柱，钢柱中需预留孔，施工及钢柱位置校正比较复杂。
　　
　　露出式柱脚施工较为方便，对钢结构柱的安装校正调平提供方便，所以在膜结构的施工安装中应用较广泛，该商业广场雨棚搭建工程采用此形式的柱脚，钢筋砼框架柱中预埋16根延周长均布的M48锚栓，锚入钢筋砼柱内1400mm，每根锚栓中设两块锚板。 　　在钢柱吊装前，将12厚找平板按设计要求调整好标高，找平板调整完成，其下空开区域和抗剪键调节槽内用不收缩强度较高的细石混凝土填实（柱脚钢板圆心处中设φ80二次灌浆孔，另延直径方向对称设两个φ150振捣孔）。待细石混凝土强度达到设计要求时，进行钢立柱吊装。
